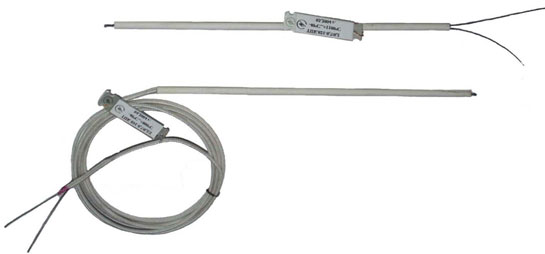

Преобразователи термоэлектрические в мягкой изоляции (поверхностные) ТПК 001, ТПL 001




ТУ4211-005-18121253-96


Преобразователи предназначены для измерения температуры поверхностей в оки­слительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%.



Технические характеристики

Номинальная статическая характеристика:.........................................................................К(ХА), L(ХК)
Рабочий диапазон измерений температуры, °С: для типа ТПК........................................-40 ... +800
                                            -40 ... +1100
          для типа ТПL...........................................-40 ... +600
Класс допуска:....................................................................................................................................................2 Показатель тепловой инерции, с, не более:.............................................................................................3
Диаметр термоэлектродной проволоки, мм:..........................................................................0,5; 0,7; 1,2
Материал изоляции:.................................. нить К11С6 (Тmах-800 °С); трубка МКРц (Tmах-1100 °С)
Защищенность от воздействия пыли и воды по ГОСТ 14254 ........................................................IPOO

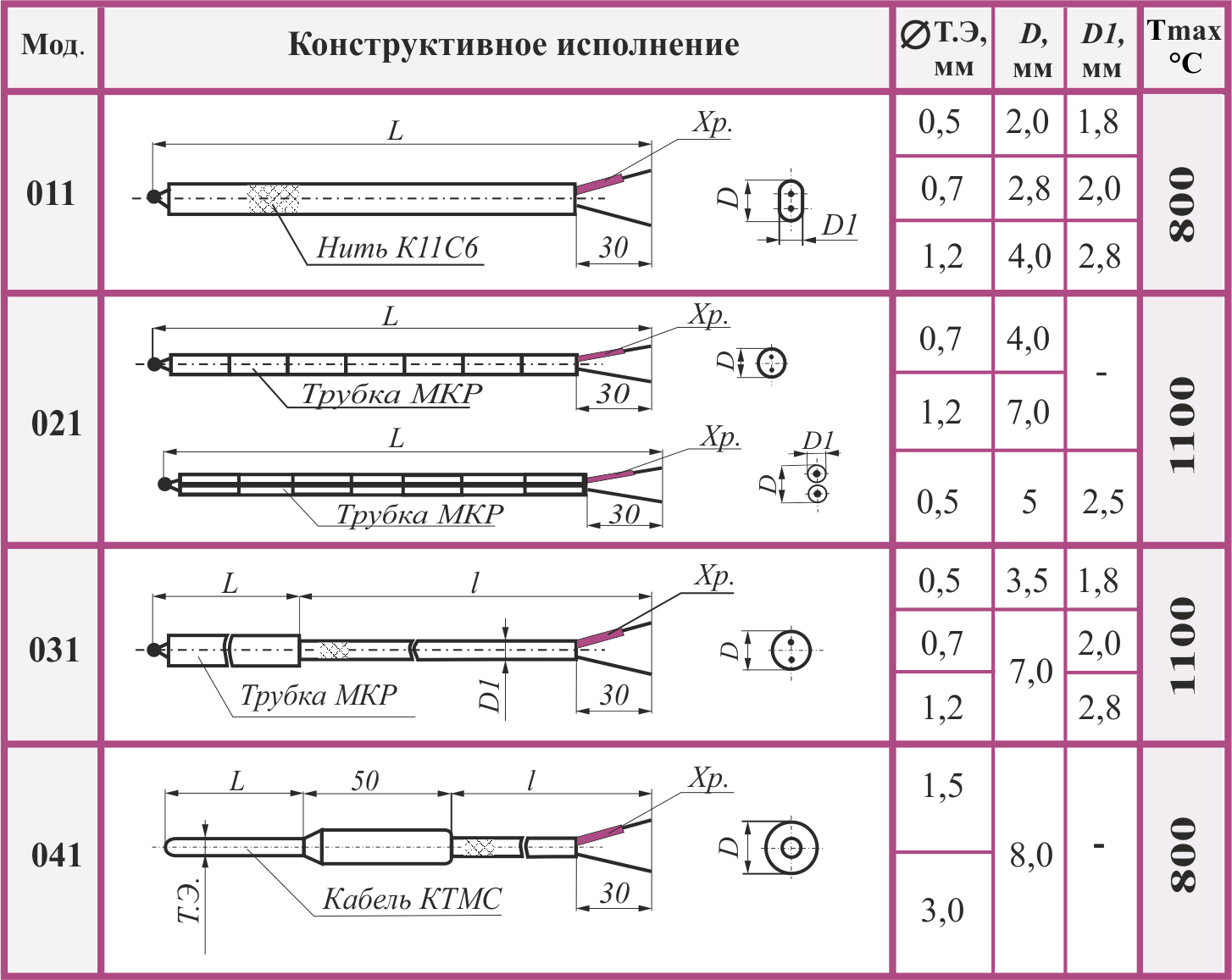

Примечание: L-длина ТП и l-длина термопарного кабеля определяются заказчиком

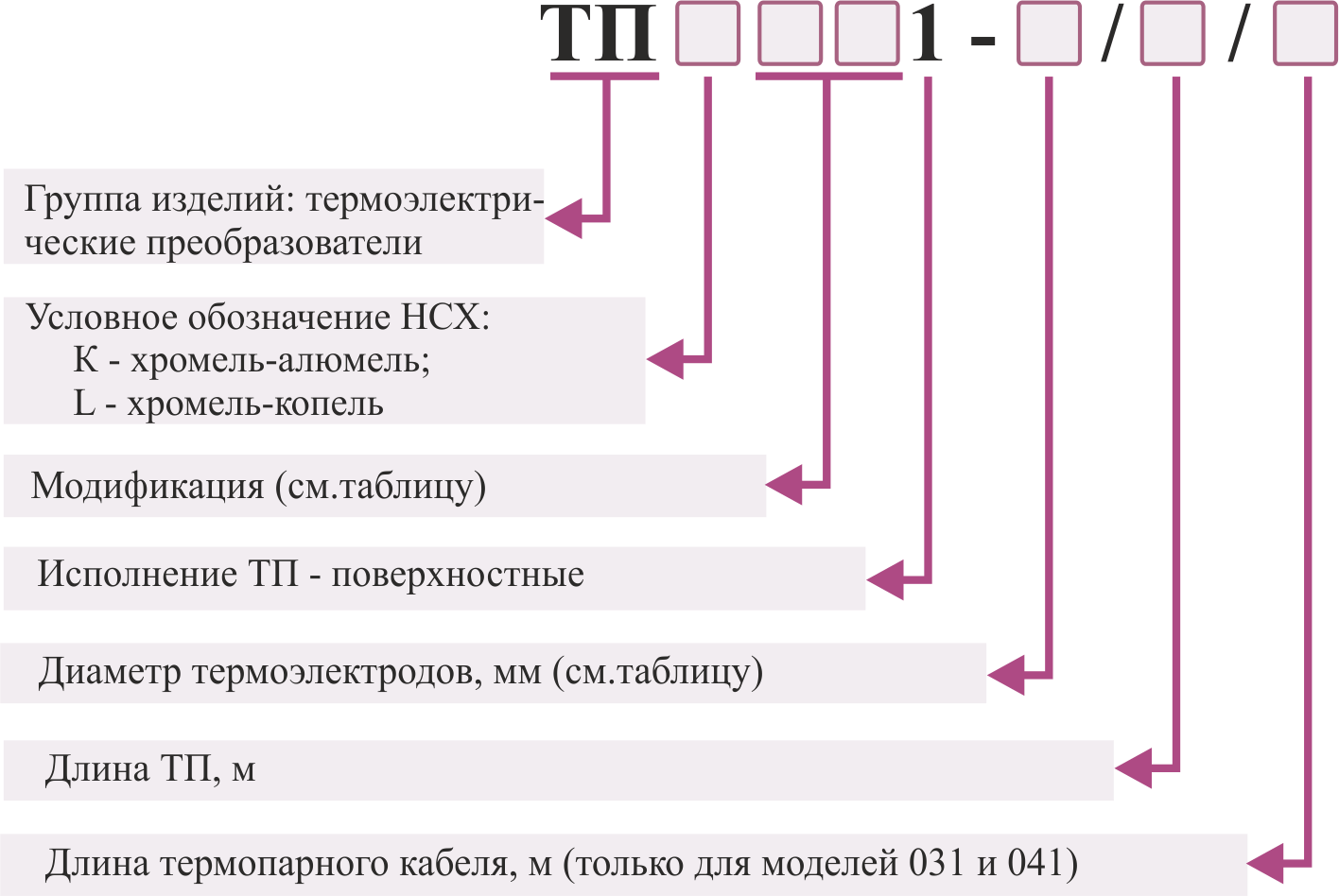

                                            Условное обозначение

Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:

Преобразователь термоэлектрический
ТПК 011-0.5/20 ТУ 4211-005-18121253-96,

Преобразователь термоэлектрический
ТПL 021-0.7/15 ТУ 4211-005-18121253-96,

Преобразователь термоэлектрический
ТПК 031-1.2/0.2/0.5 ТУ 4211-005-18121253-96,

Преобразователь термоэлектрический
ТПL 041-1.6/0.5/5 ТУ 4211-005-18121253-96.
