Термопреобразователи сопротивления разборные, унифицированные


 ТУ4211-001-18121253-2008

Термопреобразователи сопротивления разборные, унифицированные с термометрической вставкой предназначены для измерения температуры различных рабочих сред (пар, вода, газ, сыпучие материалы, химические реагенты и др.) не агрессивные к материалу 12Х18Н10Т.



  Разборная унифицированная конструкция термопреобразователей позволяет, в зависимости от параметров измеряемой среды и внешних воздействующих факторов, формировать необходимый вариант конструкции преобразователя путем различного сочетания наружной части (НЧ), гильзы защитной (ГЗ) и термометрической вставки (ВТ).
  Все составляющие преобразователей могут быть заказаны отдельно.
  Конструкция преобразователей позволяет производить замену ВТ в процессе эксплуатации без отключения работающего объекта.

Технические характеристики

Номинальная статическая характеристика:...................50М; 100М; 50П; 100П; Pt100; Pt500; Pt 1000
Класс допуска:................................................................................................................................................А; В; С
Рабочий диапазон измеряемых температур, °С:
с НСХ 50М, 100М...............................-50 ...+180
с НСХ 50П, 100П...............................-50 ...+500
Давление измеряемой среды, МПа, не более:
с гильзой ГЗ11................................................16
с гильзой ГЗ21...ГЗ24....................................25
с гильзой ГЗ31,ГЗ32......................................50
Показатель тепловой энерции, с, не более:
с гильзой ГЗ11................................................60
с гильзой ГЗ21...ГЗ24..................................100
с гильзой ГЗ31, ГЗ32...................................250
Количество элементов в изделии, шт.:..................................................................................................1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254..............................................................IP54
Группа и вид климатического исполнения по ГОСТ 52931.............................................................Д2 и Р2
Материал защитной арматуры:..........................................................................................сталь 12Х18Н10Т


Конструктивное исполнение ТС





1. Вставка термометрическая (ВТ).  2. Наружная часть (НЧ).  3. Гильза защитная (ГЗ)

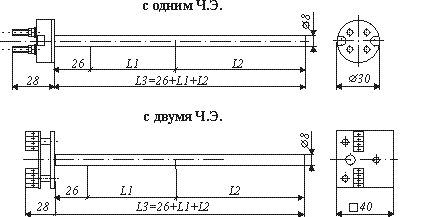

Конструктивное исполнение ВТ

L1 - наружная часть (НЧ);  L2 - погружаемая часть.

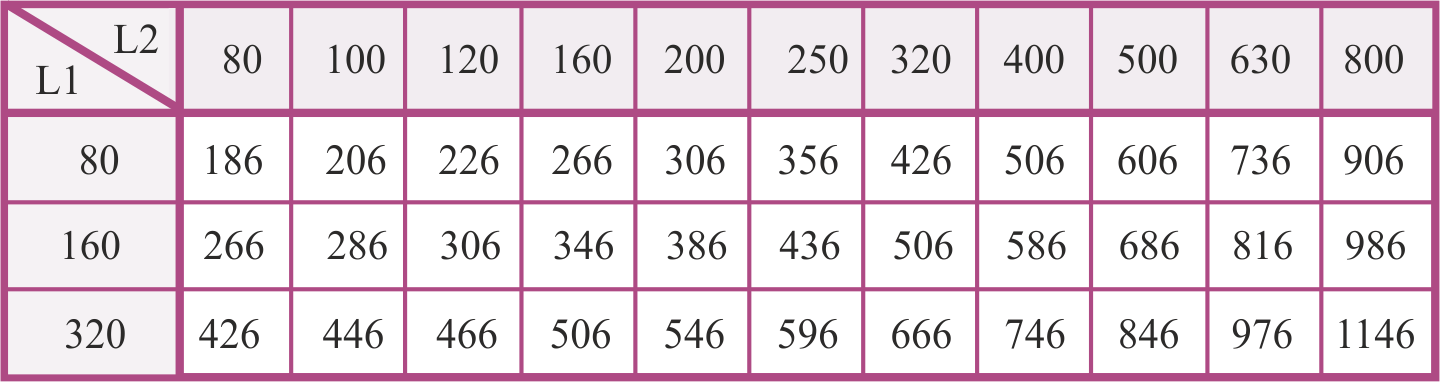

Длины термометрических вставок (L3), мм

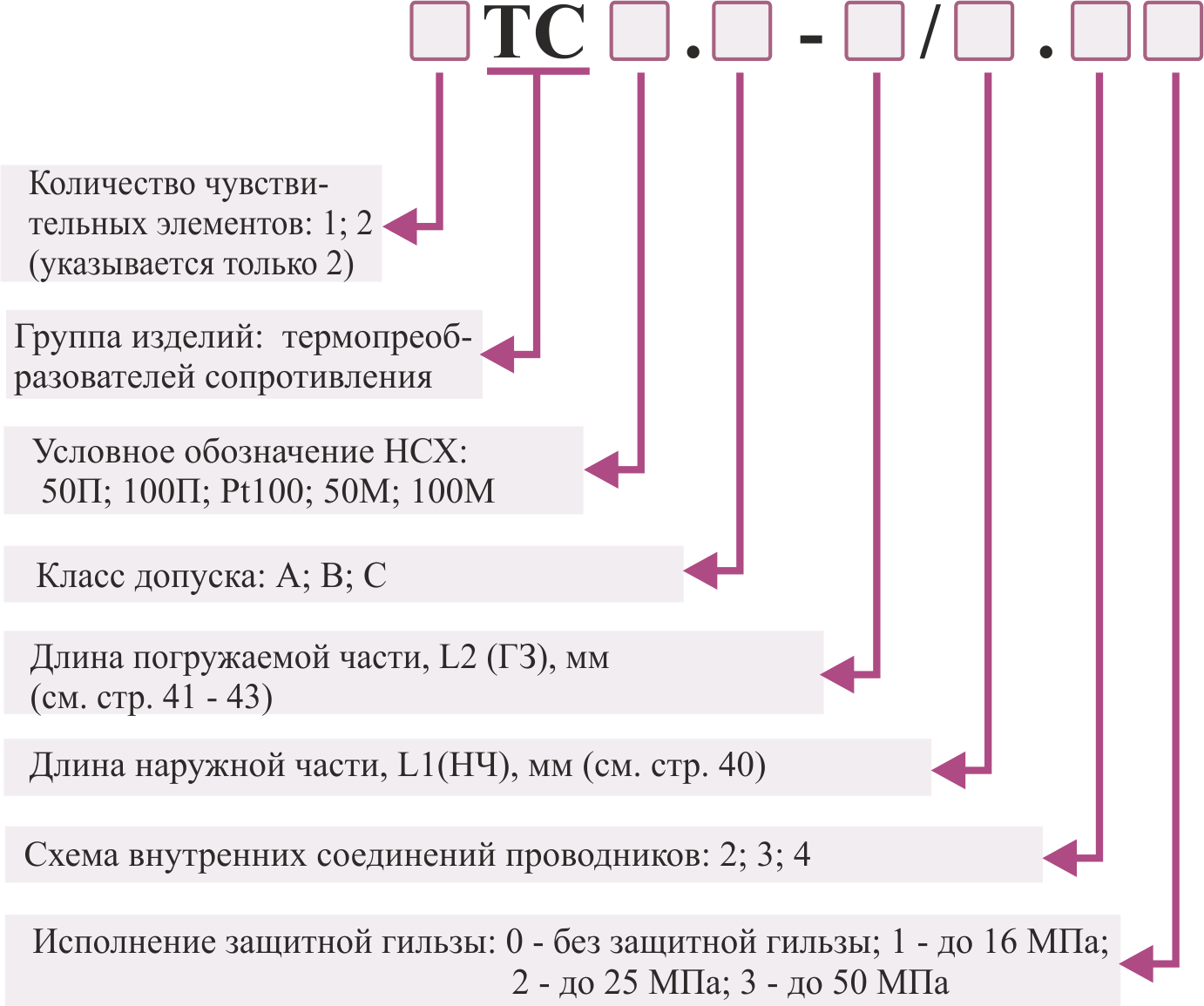

 УСЛОВНОЕ ОБОЗНАЧЕНИЕ




Примеры записи при заказе и в документации другой продукции, в которой ТС могут быть применены:

   -  преобразователь сопротивления одинарный, НСХ преобразования 100М, класс допуска В, длина погружаемой части 160 мм, длина наружной части 80 мм, схема внутренних соединений проводников 4 и давление измеряемой среды до 50 МПа

        «Термопреобразователь сопротивления ТС100М.В-160/80.43   ТУ4211-003-18121253-95»;


   -  преобразователь сопротивления двойной, НСХ преобразования 100П, класс допуска В, длина погружаемой части 200 мм, длина наружной части 160 мм, схема внутренних соединений проводников 3 и давление измеряемой среды до 25 МПа

           «Термопреобразователь сопротивления 2ТС100П.В-   200/160.32  ТУ4211-003-18121253-95»

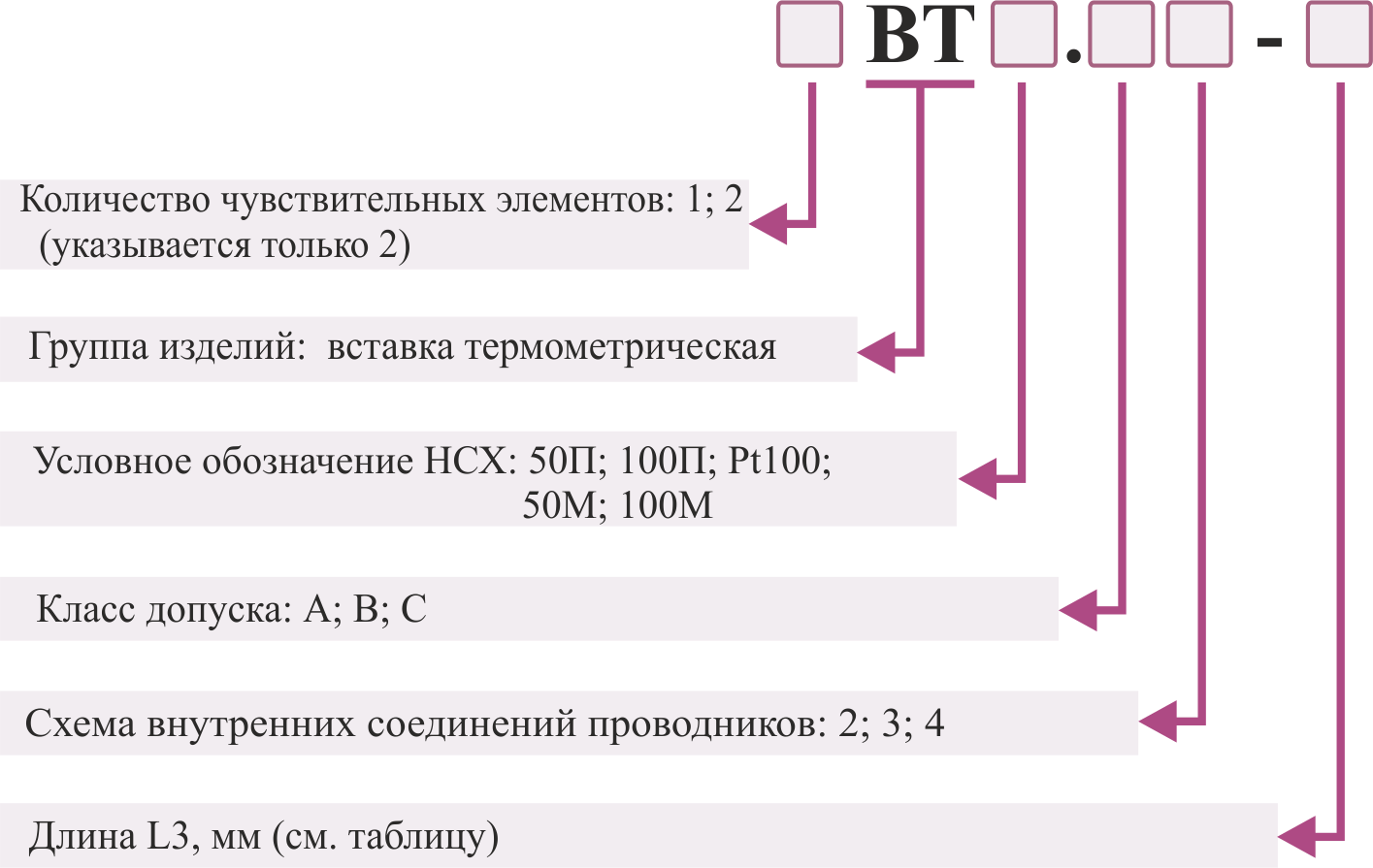

УСЛОВНОЕ ОБОЗНАЧЕНИ ВТ



Примеры записи при заказе и в документации другой продукции, в которой ВТ могут быть применены:

      -  вставка одинарная с НСХ 100М, класс допуска В, схема внутренних соединений 4 и длина L3 = 266 мм

                  “Вставка термометрическая ВТ100М.В4-266,
                           ТУ4211-003-18121253-95”;


     -  вставка двойная, НСХ 100П, класс допуска В, схема внутренних соединений 3 и длина L3 = 386 мм

                  “Вставка термометрическая 2ВТ100П.В3-386,
                          ТУ4211-003-18121253-95”.
