Комплект термопреобразователей сопротивления типа КТСП005

ТУ4211-001-18121253-2008

Комплект термопреобразователей сопротивления предназначены для измерения температуры и разности температур при коммерческом учете тепла.
Работают в составе теплосчетчиков. Комплект состоит из двух термопреобразователей сопротивления ТС035.

Работают в составе теплосчетчиков.

Технические характеристики

Номинальная статическая характеристика:............................................................................................100П
Класс допуска:.....................................................................................................................................................А; В
Рабочий диапазон измеряемых температур,°С:...............................................................................0...+160
Значение допускаемой погрешности
при измерении разности температур:

от 5 до 20°С.............................................................................±0,1°С

свыше 20 до 155°С.................................................................±0,5%

Показатель тепловой энерции, с, не более..................................................................................................30
Давление измеряемой среды, МПа, не более.............................................................................................10
Защищенность от воздействия пыли и воды по ГОСТ 14254..............................................................IP54
Группа и вид климатического исполнения по ГОСТ 12997.............................................................Д2 и Р2
Материал защитной арматуры:.........................................................................................Сталь 12Х18Н10Т

Схема соединений внутренних проводников

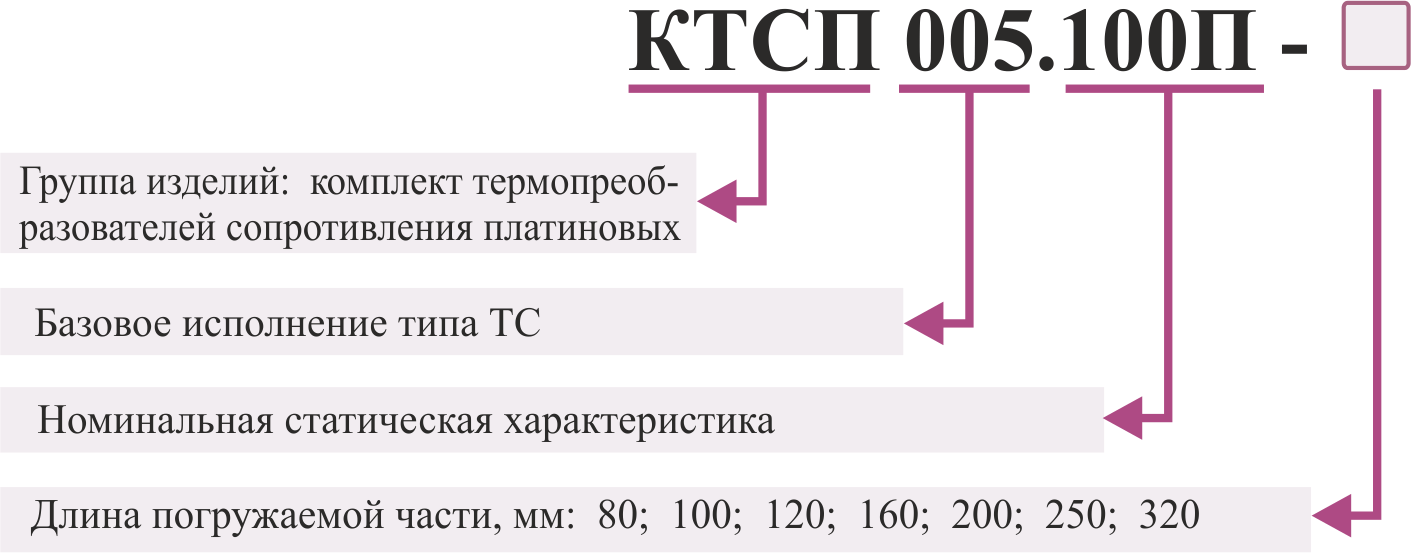

Условное обозначение

Примеры записи при заказе и в документации другой продукции, в которой КТСП могут быть применены:

“Комплект КТСП005.100П - 250, ТУ4211-003-18121253-95”.
